- 盤帶繡電控系統解決方案
- Solution for Taping Embroidery Machine Control System
? ? ? ?盤帶繡是一款較為成熟的特種繡電腦刺繡機產品，經過多年的不斷發展，隨著簡易繩繡裝置的推出，盤帶繡近兩年開始主要集中在帶繡功能應用上，開發出了羽狀繡、疊帶繡、卷繡等全新帶繡方法。電控功能方面還支持了雙獨立盤帶、盤帶和簡易繩繡組合等復雜應用。大豪公司經過不斷的創新，在已有成功產品的基礎上，研發了新一代閉環全獨立盤帶繡控制系統，提高了繡品質量和生產效率，同時使用戶的操作更加方便。
- 一、全獨立盤帶繡電機驅動板（EF501）
-
-
? ? ? 全獨立盤帶繡電機驅動板（EF501）可以根據當前的繡作狀態和機頭情況，完成對特種繡的M軸、E軸和壓腳提升軸的分頭控制，使用戶的操作更加方便簡捷。
-
1、精確控制壓腳位置，提高繡品質量
-
? ? ? 由于全獨立盤帶繡的壓腳提升軸是用帶編碼器的42步進電機進行閉環控制，所以可以更加精確的控制壓腳機構的位置，從而提高繡品質量。當關掉特種頭機頭開關時，壓腳會自動提升至最高點。
-
2、M軸自帶保持力，具有自動糾偏功能
-
? ? ? 由于全獨立盤帶繡的M軸是用帶編碼器的57步進電機進行閉環控制，所以不論M軸在任何位置，都是帶有保持力的，能夠承受一定范圍的外力干涉。需要注意的是此種結構要求盤帶繡的M軸傳動機構應采用1:1的分頭傳動機構。
-
3、更方便的控制M軸的轉向
-
? ? ?特種頭機頭開關，可以更加方便的控制M軸的轉向。當關掉特種頭機頭開關時，M軸會以最近的距離回到原點的位置。當打開特種頭機頭開關時，M軸會以最近的距離回到當前M軸的工作點。
-
4、有效緩解盤帶繡料盤的繞線問題
? ? ?特種頭補繡時，每個M軸可以根據當前的機頭狀態獨立旋轉，到達繡作位置，緩解了盤帶繡料盤的繞線問題。 -
5、可實現多種繡品組合，提升繡品檔次
-
? ? ?依托大豪先進的驅動曲線算法，可以非常好地實現平繡、金片繡、纏繞繡、Z1-Z9繡、盤帶繡、羽狀繡、疊帶繡等多種繡 作方式組合，使繡品更加亮麗多彩。
-
- 二、技術規格和應用范圍
-
1、 特種繡機頭主軸盤帶繡部分轉速可達850轉/分鐘，纏繞繡部分轉速可達700轉/分鐘；
2、 特種頭M軸采用57帶光電編碼器步進電機、壓腳提升采用42帶光電編碼器步進電機、擺桿采用42步進電機，特種頭在工作時會根據當前繡作狀態和機頭紅綠燈信號分別控制機頭的M軸電機、壓腳電機和擺桿（E軸）電機；
3、 支持盤帶繡、纏繞繡、鋸齒繡、扁帶繡；
4、 支持補繡功能；
5、 全獨立盤帶繡電控系統目前支持AX8等主流電控機型
6、 支持霍爾元件換色和電位器換色。
- 三、盤帶繡新機型介紹
- 1、雙盤帶機型，4種盤帶物料混合配飾一次加工的新選擇
-
-
? ? ? ?大豪電控充分挖掘電控系統控制資源，突破性的實現了兩個盤帶頭和一個平繡機頭的組合，4種盤帶物料可以在一次加工中實現，加工過程更加方便、簡單、靈活，節省您更換物料的時間和繡品對位的時間，幫助您實現更為復雜的設計工藝。
-

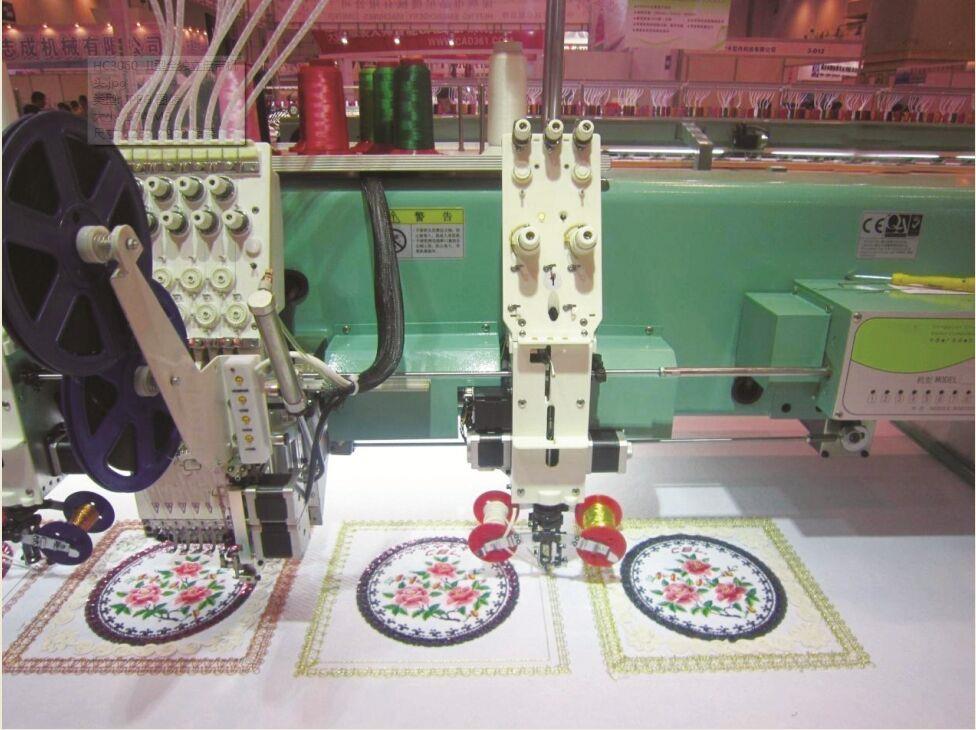

- 2、盤帶繡加簡易繩繡裝置機型，實現帶繡與繩繡的完美結合
-
-
? ? ? 隨著簡易繩繡裝置作為一種經濟型繩繡實現方案逐步為市場接受，在原有平繡、 盤帶繡、金片繡三合一機型基礎上，平繡機頭增加簡易繩繡裝置，配合盤帶繡裝 置，也可以實現繩繡和纏繞繡、帶繡組合繡品效果。大豪電控支持同一臺機器上實現盤帶繡和繩索繡的組合，并可以獨立設置參數。
-
